Hình ảnh nhiệt có thể giúp chẩn đoán lỗi như thế nào?

Tóm tắt 30 giây

• Camera hồng ngoại là một trong những phương pháp sơ khai nhưng đáng tin cậy nhất để xác định sự cố kết nối hoặc thành phần điện.
• Lệch trục, rò rỉ hơi nước/nước, trục cong và độ ẩm là một số vấn đề có thể được phát hiện bằng phân tích nhiệt đồ.
• Bạn có thể tìm hiểu thêm về công nghệ này bằng cách tham gia khóa học CAT-I Infrared Thermography.

Hình ảnh nhiệt hồng ngoại hữu ích trong nhiều lĩnh vực công nghiệp

Trong vài năm qua, chúng tôi đã sử dụng công nghệ Hình ảnh nhiệt hồng ngoại với hiệu quả cao, giúp khách hàng chẩn đoán và sửa chữa các vấn đề bảo trì với độ chính xác và tốc độ cao hơn.

Bài viết này dựa trên một cuộc khảo sát bảo trì điện định kỳ các tủ điện và bảng phân phối để tìm kiếm bất kỳ sự bất thường nào. Điều này bao gồm cáp, kết nối cáp, cầu dao, biến tần và bảng điều khiển.

Các phương pháp phát hiện truyền thống

Phương pháp truyền thống để xác định sự cố kết nối hoặc thành phần điện là sử dụng camera hồng ngoại khi nó đang chịu tải. Tuy nhiên, có sự hiểu lầm về cách xác định tình trạng của kết nối một khi đã tìm thấy sự bất thường về nhiệt.

Các phương pháp Hình ảnh nhiệt hồng ngoại trong lịch sử đã áp dụng việc sử dụng nhiệt độ, hoặc sự tăng nhiệt độ, bằng camera hồng ngoại, như một chỉ số về mức độ nghiêm trọng của lỗi. Tuy nhiên, hồng ngoại chỉ xác định nhiệt độ bề mặt chứ không phải nhiệt độ giao diện bên trong.

Giá trị của Nhiệt đồ là khả năng xác định sự tồn tại của một bất thường về nhiệt

Trong khi nhiệt đồ có thể xác định sự cố kết nối thông qua mẫu nhiệt, nhiệt độ bề mặt của đầu nối có thể là một chỉ số kém về bản chất của vấn đề hoặc mức độ nghiêm trọng của nó.

Camera ảnh nhiệt hoạt động như thế nào?

Hồng ngoại có thể giúp kỹ thuật viên ở đâu?

Giờ đây, khi chúng ta đã giải thích ngắn gọn về tầm quan trọng của Hình ảnh nhiệt hồng ngoại, hãy cùng xem chính xác nhiệt đồ học giúp ích như thế nào trong bảo trì.

Các thành phần chính mà phân tích nhiệt đồ có thể phát hiện vấn đề bao gồm, nhưng không giới hạn ở:

• Lệch trục
• Tình trạng ổ trục
• Rò rỉ hơi nước/nước
• Máy móc tuabin
• Trục cong
• Tấm pin mặt trời
• Độ ẩm
• Bu lông, giá đỡ, ốc vít lỏng lẻo, v.v.
• Các vấn đề về điện
• Các vấn đề về dòng chảy quy trình

Mẹo hàng đầu khi chụp ảnh nhiệt

• Hiểu các thông số xung quanh:
  • chụp ảnh với ánh sáng mặt trời hoặc nền phản chiếu (bên trong tủ điện) sẽ cho dữ liệu không chính xác
  • cũng như nếu bạn đang ở trong phòng tủ điện và điều hòa đang bật
• Đứng ở góc 45* so với đối tượng quan tâm và sử dụng nhiều góc độ nếu có thể
• Điều chỉnh độ phát xạ và nhiệt độ phản xạ phù hợp là điều bắt buộc, nếu không bạn sẽ nhận được dữ liệu không chính xác
• Sử dụng một nguồn vật đen đã biết:
  • mang theo băng dính điện và dán một miếng lên đối tượng nếu an toàn để làm như vậy
• Đừng bỏ qua sự khác biệt nhiệt độ nhỏ:
  • nếu bạn đang nhìn hai vật thể gần nhau, một vật có thể nóng hơn đáng kể so với những gì nó hiển thị trên hình ảnh
• Tập trung vào đối tượng và điều chỉnh nhiệt độ camera cho phù hợp bằng cách sử dụng điều chỉnh nhiệt độ

Nhận thức về vấn đề

• Các vấn đề về kết nối xảy ra khi lắp các vít khóa bị siết quá lỏng hoặc quá chặt
• Kích thước cáp không phù hợp với cầu dao, v.v., kết nối đầu cốt sai kích thước hoặc không có đầu cốt nào
• Lớp cách điện cáp không được cắt đủ
• Mối hàn kém.
• Rung động quá mức trong khu vực,
• Các mẫu quy trình với động cơ dừng khởi động hoặc VSD
• Các vấn đề môi trường như nhiệt hoặc hơi nước, chất ăn mòn
• Luôn có cái nhìn tổng quan tốt về khu vực bạn đang làm việc và hình ảnh rõ ràng về những gì bạn đang xem

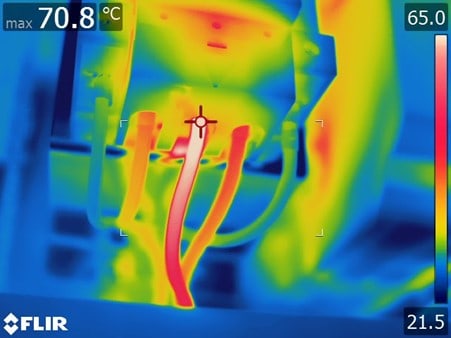

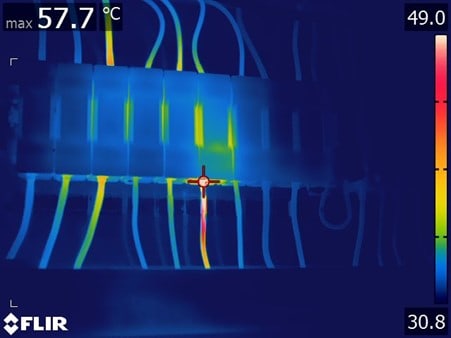

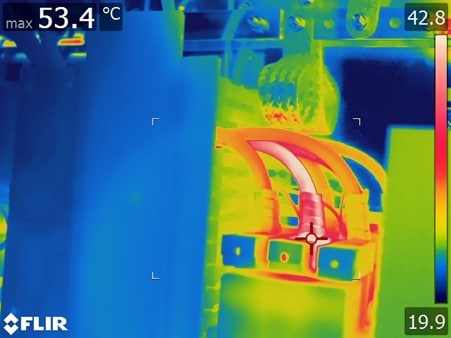

Giải thích các hình ảnh gần đây

TrướcTiếp theo

1234

Nếu bạn có bất kỳ câu hỏi nào về vai trò của hình ảnh nhiệt trong bảo trì và cách Reliability Maintenance Solutions có thể giúp bạn, vui lòng liên hệ với chúng tôi, hoặc để lại bình luận bên dưới.
