TheIris aiOne™thay thế Iris M™ và là bước tiến quan trọng nhất kể từ khi ra mắt vào năm 2016!
RDI TechnologiesMáy ảnh Iris M™ và công nghệ Khuếch đại Chuyển động được cấp bằng sáng chế đo độ võng, độ dịch chuyển, chuyển động và rung động không nhìn thấy được bằng mắt thường.
- Mọi điểm ảnh trong khung hình của máy ảnh đều là một cảm biến có khả năng đo rung động hoặc chuyển động
- Độ chính xác caonâng cao hiểu biết về những gì tạo ra chuyển động
- Video độc quyềncác thuật toán xử lý trích xuất dữ liệu có ý nghĩa
- Đo lường và định lượng bất kỳ tài sản cấu trúc nào mà máy ảnh có thể nhìn thấy
MỚI: Motion Amplification Training & Certification
00:00– Một cách mang tính cách mạng để hình dung các vấn đề về rung động
00:38– Công nghệ Khuếch đại Chuyển động® là gì?
00:52– Từ 2 hoặc 3 cảm biến trên máy, lên tới 2 triệu!
01:11– Những ứng dụng nào sẽ hoạt động tốt với điều này?
01:41– Phạm vi tiêu cự của máy ảnh là bao nhiêu?
02:01– Việc thu thập dữ liệu dễ dàng như thế nào?
02:30– Nhìn thấy thực sự là tin tưởng – nó rất trực quan!
02:59– Nó có thể so sánh với phân tích ODS không?
03:14– Có thể đọc được những chỉ số rung động nào?
04:08– Danh sách các loại lỗi với công nghệ MA
“Chúng tôi đã tìm thấy thành công những vấn đề mà chúng tôi sẽ không biết nếu không sử dụng bộ công cụ Khuếch đại Chuyển động (Iris M).” –Kỹ sư Tình trạng Tài sản, Giao thông Luân Đôn
Khuếch đại chuyển động trong 30 giây
Hình dung vấn đề chân đế bơm
Tìm nguyên nhân gốc rễ
Một ví dụ điển hình cho thấy sức mạnh của MA như một công cụ hình dung. Bơm cho thấy đế không chắc chắn. Mức rung động là 8mm/giây RMS.
Những tính năng nào có sẵn với Iris M™?
Phần mềm Khuếch đại Chuyển động® độc quyền của Iris M™ tạo ra các video dễ hiểu về chuyển động thực tế trên thiết bị hoặc máy móc của bạn, cho phép giao tiếp hiệu quả hơn nhiều giữa nhân viên kỹ thuật và phi kỹ thuật, nâng cao khả năng ra quyết định.
| KHUẾCH ĐẠI CHUYỂN ĐỘNG TRỰC TIẾP®Áp dụng khuếch đại trước khi thu thập bản ghi. Quét tài sản ngay lập tức để xem chuyển động theo thời gian thực. | LỌC TẦN SỐLọc thông dải, chặn dải, thông thấp và thông cao của dạng sóng thời gian và video. | KHUẾCH ĐẠI CHUYỂN ĐỘNG TỨC THỜI®Xem Khuếch đại Chuyển động® của các chuyển động nhỏ khi một đối tượng di chuyển qua cảnh. |
| DẠNG SÓNG THỜI GIAN, PHỔ TẦN, VÀ QUỸ ĐẠOSố lượng vùng không giới hạn có thể được vẽ trong video để đo độ dịch chuyển. Tất cả các phép đo đều đồng thời. | BẢN ĐỒ CHUYỂN ĐỘNGHiển thị các lớp phủ hình ảnh được tô màu của các tần số riêng lẻ hoặc chuyển động tổng thể. | ĐỒ THỊ ĐƯỜNG ĐI TỨC THỜIHiển thị đường đi của một đối tượng trong video cũng như trong đồ thị. |
| ỔN ĐỊNH HÓAỔn định hóa hình ảnh toàn khung hình và theo vùng. | LỌC TẦN SỐ HÀNG ĐẦUTự động xác định các tần số quan tâm và tạo nhiều tập dữ liệu đã lọc chỉ với một cú nhấp chuột. | CHÚ THÍCH VIDEOThêm văn bản, hình dạng, chú thích và lớp phủ logo công ty với xuất video. |
| XUẤT DỮ LIỆUXuất dạng sóng, phổ tần, quỹ đạo và đường đi đối tượng sang tệp .csv. | KIỂM TRA TRỤCKiểm tra trực quan các trục quay và đo độ dịch chuyển của chúng khi đang hoạt động. | VIDEO CẠNH NHAUPhát lại video gốc và video Khuếch đại Chuyển động® cạnh nhau. |
Các bổ sung nào có sẵn cho Iris M™?

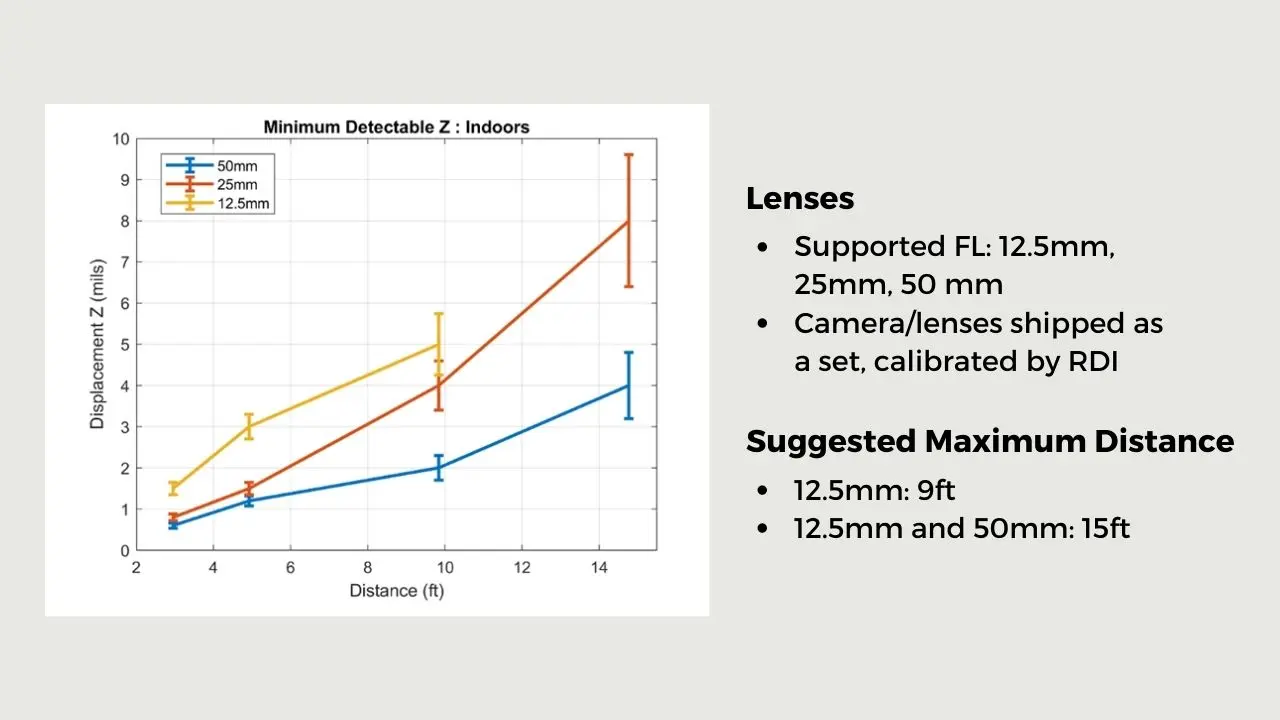

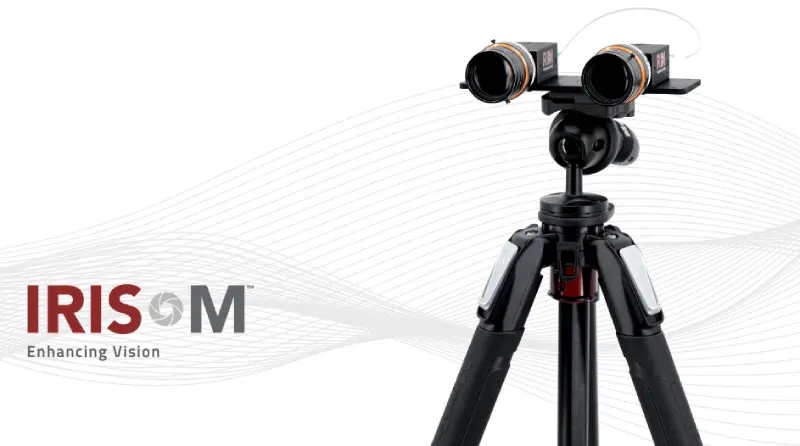

Thị giác lập thể Iris M™

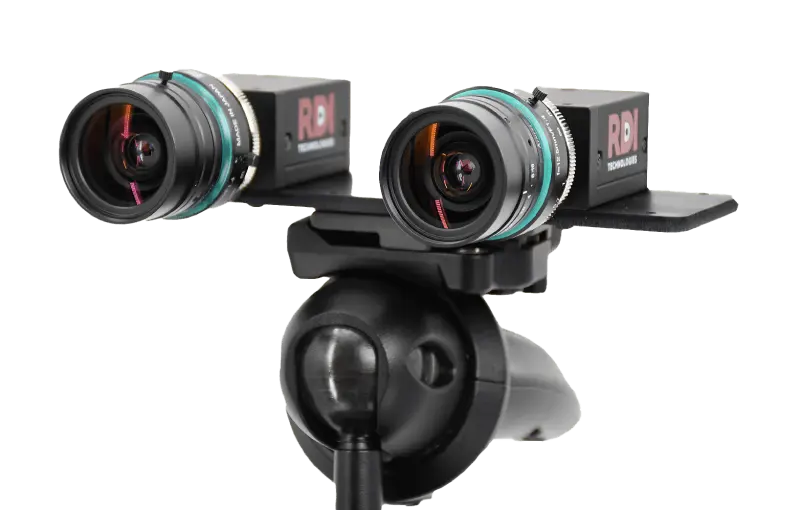

Thị giác lập thể Iris M™ là hệ thống máy ảnh kép Khuếch đại Chuyển động® cho phép thực hiện các phép đo rung động toàn trường đồng thời theo mọi hướng (3 chiều/trục). Thị giác lập thể Iris M mang đến khả năng độc đáo cho phép người dùng thu thập dữ liệu dạng sóng và phổ đồng bộ hóa cho hầu hết mọi vùng quan tâm, ở bất kỳ đâu trên tài sản chỉ trong một lần thu thập dữ liệu.
Phép đo đa chiều này được thiết kế để hoạt động như một hệ thống, giúp tránh các vấn đề kiểm tra quá mức hoặc dưới mức do các bài kiểm tra rung động một trục gây ra. Thị giác lập thể Iris M tăng cường khả năng hiển thị, hiệu quả và giúp người dùng nhìn thấy các mẫu, xu hướng và mối quan hệ không hiển nhiên chỉ trong một lần kiểm tra duy nhất.
Lợi ích của Thị giác lập thể
Hình ảnh rung động đa chiều, đồng bộ hóa, toàn trường nhìn trong một hệ thống
• Đo lường nhiều hơn trong một trường nhìn
• Nhìn thấy các mẫu, xu hướng và mối quan hệ không hiển nhiên với toàn bộ trường nhìn
• Giảm thời gian thiết lập tại hiện trường; linh hoạt hơn
• Dữ liệu tự động, tức thì
• Dữ liệu đa chiều đồng bộ hóa, một điểm
• Thông tin chi tiết dựa trên hình ảnh dễ dàng thu thập và hiểu
• Chi phí thấp hơn cảm biến ba trục
• Chỉ khuyến nghị sử dụng trong nhà
Tờ thông số kỹ thuật Thị giác lập thể.
Iris M™ Traveler
Sử dụng sức mạnh của Khuếch đại Chuyển động® nhanh hơn bao giờ hết với Iris M™ Traveler. Được thiết kế để đồng hành cùng bạn, Iris M Traveler là hệ thống phân tích rung động di động, nhỏ gọn và nhẹ, cho phép bạn nhanh chóng thu thập hàng triệu điểm dữ liệu khi đang di chuyển.
RDI Technologies: “Với thời gian thiết lập và tháo dỡ tối thiểu, bạn có thể dễ dàng chuẩn bị và thu thập dữ liệu quan trọng trong không gian chật hẹp và môi trường thách thức về hậu cần, nâng cao khả năng và khả năng tiếp cận của chương trình độ tin cậy của bạn. Được trang bị đầy đủ cho mọi tình huống, cấu hình Traveler của Iris M™ có:
- ống kính zoom đơn với nhiều trường nhìn
- đèn pin pin công suất cao
- chân máy chuyên nghiệp nhẹ
- máy tính bảng màn hình cảm ứng ‘rảnh tay’
- tính linh hoạt & khả năng cơ động trong không gian khó tiếp cận.
Giao diện Chế độ Máy tính bảng có các cử chỉ chạm, lướt mới để điều hướng đơn giản, dễ dàng và trải nghiệm Thu thập Dữ liệu RDI và Khuếch đại Chuyển động® trực quan và mượt mà. Cho dù bạn là người dùng hệ thống Iris M hiện tại hay người mới bắt đầu vớiMotion Amplification®, Iris M Traveler được trang bị hiệu suất để giúp tận dụng tối đa mọi điểm dữ liệu ở hầu hết mọi nơi bạn đến.”
Xem bản ghi ‘Traveler Webinar‘ gần đây từ ngày 18 tháng 7.
Xem lại Tờ thông số kỹ thuật Traveler.
Iris M™ Laser Tach
Tích hợp Laser Tach có thể được sử dụng để “đóng băng” trục hoặc cánh quạt, và chuyển động không đồng bộ có thể được hình dung.
- Phạm vi: Quang học: 5 đến 200.000 RPM
- Phạm vi đồng bộ hóa máy ảnh: 5 RPM – 7500 RPM ở Khung hình đầy đủ
- Bộ đếm: 1-999.990
- Phạm vi hoạt động: 2 inch đến 25 feet*, ±70°
- Nguồn: (2) pin “AA” 1,5 VDC (30 giờ)
- Độ chính xác: Quang học: ±0,01% giá trị đọc; Tiếp xúc: ±0,05% giá trị đọc (vòng/phút)
- Độ phân giải: 0,001 đến 10 RPM (tùy thuộc phạm vi)
- Môi trường: Quang học: ±0,01% giá trị đọc; Tiếp xúc: ±0,05% giá trị đọc (vòng/phút)
- Bộ nhớ: Giá trị đọc Tối đa, Tối thiểu và Cuối cùng
Xem lại Tờ thông số kỹ thuật Laser Tach.
Máy ảnh màu Iris M™
Máy ảnh màu Iris M™ cho phép bạn quay các video tuyệt vời tương tự bằng Khuếch đại Chuyển động®, giờ đây đã có màu!
Thông số kỹ thuật:
- Tốc độ lấy mẫu: 180 fps ở HD, lên đến 1.300 fps ở độ phân giải giảm
- Hệ số khuếch đại: 1-500x
- Dải tần số: Lên đến 5.400 CPM ở 180 fps; Tối đa: 39.000 CPM ở 1.300 fps với độ phân giải giảm
- Độ dịch chuyển tối thiểu: 0,02 mil (0,25 μm) ở 3,3 ft (1m) với ống kính 50mm, 0,005 mils (0,125 μm) ở tiêu cự gần
Xem lại Tờ thông số kỹ thuật Màu sắc.
“Video từ nền tảng Iris M được tạo ra trong vòng vài giây sau khi thu thập dữ liệu. Nói cách khác, Iris M giúp bạn tiết kiệm thời gian và tiền bạc.” –Kỹ thuật viên CM, Ngành Dầu khí, Scotland
Thông số kỹ thuật của Iris M™ là gì?
| ỐNG KÍNH6mm, 12mm, 25mm, 50mm, 100mm. | ĐỘ DỊCH CHUYỂN TỐI THIỂU<0,01 mils (0,25 μm) ở 3,3 ft (1m) với ống kính 50mm, 0,005 mils (0,125 μm) ở tiêu cự gần. | HỆ THỐNG THU THẬPBộ xử lý Si7, RAM 16GB, SSD 500GB, pin kép, nhẹ, bảo vệ chống rơi theo tiêu chuẩn MIL-STD-810G, bảo vệ hư hỏng do tai nạn 3 năm. |
| TỐC ĐỘ PHÁT LẠI/XUẤT4x tốc độ khung hình gốc đến 1 fps. | TỐC ĐỘ LẤY MẪUS180 fps ở HD, lên đến 1.300 fps ở độ phân giải giảm. | HỆ SỐ KHUẾCH ĐẠI CHUYỂN ĐỘNG®1-500x. |
| DẢI TẦN SỐLên đến 5.400 CPM @ 180 fps Tối đa: 39.000 CPM ở 1.300 fps với độ phân giải giảm. | CHIỀU DÀI CÁP USB39,84 ft (3m). | BỘ PHỤ KIỆN TÙY CHỌNĐèn LED: 23.000 Lux @ 1 m, pin đèn Li-ion, chân đèn, đệm chống rung bổ sung, chân đế máy tính. |
Tần suất cập nhật phần mềm Iris M™ là bao nhiêu?
Tính năng chính – Cập nhật V3.5
Tóm tắt
Tính năng chính – Cập nhật V1-0 đến 3.2
Tóm tắt
- Ổn định hóa hình ảnh kỹ thuật số Tốt nhất trong Lớp: Các kỹ thuật ổn định hóa hình ảnh tiên tiến đã được phát triển và triển khai để giải quyết các thách thức môi trường như sàn linh hoạt hoặc bề mặt lắp đặt. Áp dụng kỹ thuật xử lý hậu kỳ này sẽ tiếp tục nâng cao độ ổn định và độ rõ nét của mp4.
- Lớp phủ pha: Với phiên bản mới nhất của phần mềm phân tích Khuếch đại Chuyển động®, bạn giờ đây có thể hiển thị đồ họa pha tương đối trên toàn bộ hình ảnh cho một tần số được chỉ định. Tương tự như Bản đồ Chuyển động (có sẵn trong phiên bản 3.0), tính năng Bản đồ Pha mới cho phép người dùng hình dung pha tương đối dưới dạng các màu khác nhau trên toàn bộ hình ảnh và dễ dàng nhìn thấy các phần tử không cùng pha dưới dạng màu đối diện. Điều này cung cấp cho người dùng quyền truy cập nhanh vào các mối quan hệ pha gần đúng mà không cần sử dụng ROI.
- Biểu đồ khác biệt: Cung cấp cho người dùng khả năng xác định chuyển động tương đối giữa nhiều ROI.
- Đo lường (Thước kẻ – Khoảng cách & Góc): Người dùng có thể phủ khoảng cách và góc lên video và ghi lại khoảng cách giữa các đối tượng trong hình ảnh. Tính năng này cũng có thể xác định góc giữa các đường hoặc đặc điểm quan trọng trong hình ảnh.
- Chỉnh sửa video có âm thanh: Lời tường thuật và nhạc nền có thể được thêm vào Dự án Motion Studio, nâng cao khả năng của người dùng trong việc kể câu chuyện và báo cáo kết quả trong mp4 đã xuất.
Tải xuốngPDF Overview.
Tính năng chính (Phỏng vấn) – Cập nhật V2.5
Tóm tắt
RDI Technologies Inc. tiếp tục đẩy mạnhMotion Amplificationranh giới công nghệ. Trong các cuộc phỏng vấn này vớiJeff HayCEO của RDI Technologies, khám phá các tính năng chính mới nhất của bản cập nhật phần mềm IRIS v2.5. Nếu bạn tham gia vào Giám sát Tình trạng thì công nghệ này là một yếu tố thay đổi cuộc chơi không thể bỏ lỡ.

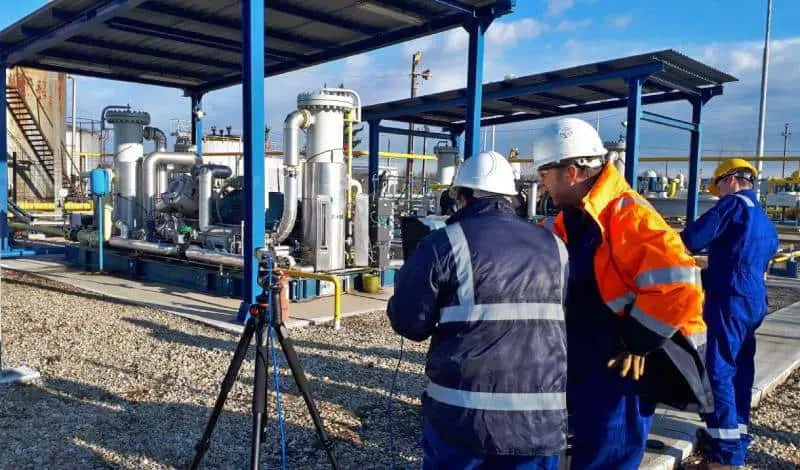

Iris M™ hoạt động như thế nào trên thực địa?
Thu thập và Khuếch đại
Tóm tắt
Lợi ích:
Hình dung
Iris M™cho phép hình dung đáng kể chuyển động. Khuếch đại Chuyển động™ là một kỹ thuật xử lý video độc quyền phát hiện độ dịch chuyển tinh tế và sau đó chuyển đổi chuyển động đó thành mức có thể nhìn thấy bằng mắt thường.
Giao tiếp
Iris M™nâng cao sự hiểu biết về các thành phần và mối quan hệ tương hỗ tạo ra chuyển động và cung cấp một công cụ giao tiếp cho các nguồn lực kỹ thuật và phi kỹ thuật.
Đo lường
Iris M™đo lường và định lượng các tài sản cơ khí hoặc cấu trúc mà máy ảnh có thể nhìn thấy với độ chính xác tương đương cảm biến dịch chuyển tiếp xúc
Khắc phục sự cố
Iris M™cho phép bạn lọc dữ liệu và hình dung chuyển động ở các tần số cụ thể để tìm nguồn gốc thực sự của vấn đề và định vị đội của bạn để khắc phục.
Đo lường độ dịch chuyển và tần số
Tóm tắt

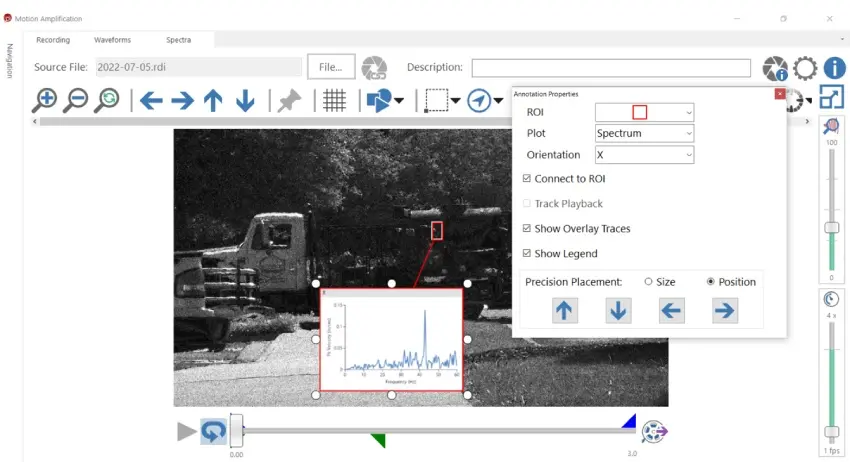

Mô-đun phần mềm này cho phép bạn vẽ các vùng quan tâm và trả về dạng sóng thời gian và phổ ở cả hướng ngang và dọc từ các vị trí đó. Cũng bao gồm các tính năng mới trong phần mềm thu thập hỗ trợ việc thực hiện các phép đo được thiết kế cho độ dịch chuyển.
Lọc theo tần số
Tóm tắt
Iris M™, cho phép người dùng cô lập các tần số riêng lẻ trong phần mềm Khuếch đại Chuyển động™ của RDI. Các tổ hợp bộ lọc có thể được áp dụng để cô lập nhiều tần số. Lọc được thực hiện đồ họa bởi người dùng thông qua phổ được mã hóa màu. Phổ tần đại diện cho độ dịch chuyển của một vùng quan tâm trong dữ liệu video. Chỉ cần kéo con trỏ đại diện cho tần số cắt của bộ lọc trên phổ để áp dụng bộ lọc cho bất kỳ tần số nào.
Phần mềm dễ sử dụng như thế nào?
Motion Explorer
Ứng dụng này cho phép bạn quản lý tất cả dữ liệu Khuếch đại Chuyển động™ của mình từ một nơi. Giờ đây, bạn có thể xem trước các bản ghi của mình trước khi mở chúng, sắp xếp dữ liệu của bạn theo cấu trúc phân cấp và liên kết các tệp như PDF và MP4 với các bản ghi của bạn.
Motion Studio
Bản cập nhật Motion Studio mới mang đến cho bạn khả năng tạo các video mạnh mẽ hơn nữa! Thêm phổ tần vàwaveformsvào video của bạn, hiển thị nhiều khung nhìn từ một màn hình duy nhất và chỉnh sửa video của bạn trực tiếp từ màn hình trình chỉnh sửa video. Motion Studio cung cấp cho bạn tất cả các công cụ cho báo cáo của bạn.
Nghiên cứu tình huống thực tế
Trường hợp 1 – Vấn đề nền móng đường ống do dòng chảy gây ra
Máy ảnh IRIS M được sử dụng để hình dung vấn đề đường ống và bơm. Do tần số thấp của vấn đề này nên nó không rõ ràng trong dữ liệu vận tốc tiêu chuẩn.
Đây là một ví dụ điển hình về điều này. Chúng tôi đã thực hiện một lần quét tiếp theo bằng Công nghệ Khuếch đại Chuyển động. Việc này được thực hiện để đánh giá mức độ cải thiện sau một số công việc khắc phục. Dữ liệu hình ảnh MA cho thấy một sự cải thiện đáng kể đã được thực hiện mặc dù rõ ràng là nguyên nhân gốc rễ vẫn còn hiện diện và chưa được loại bỏ.
Trường hợp 2 – Nguyên nhân gốc rễ đã được loại bỏ?
Trường hợp 3 – Hỏng vòng bi lặp đi lặp lại, tìm thấy nguyên nhân gốc rễ
Một máy bơm ly tâm lớn với lịch sử hỏng vòng bi và phớt NDE. Khuếch đại chuyển động được sử dụng để tìm nguyên nhân gốc rễ.
