Giải pháp Kiểm tra và Phân tích Modal dựa trên Camera
RDI TechnologiesModal Amplified™ là một giải pháp Kiểm tra và Phân tích Modal dựa trên camera, cho phép một sự thay đổi mới từ việc lập bản đồ, đặt, cố định cảm biến tốn thời gian và mô hình hóa động của cácModal Testingsang việc chụp, trực quan hóa và phân tích tức thời trên các cấu trúc thực tế.
Các điểm nổi bật chính của Modal Amplified™ bao gồm:
- Đo đồng thời đầu vào lực và phản ứng trực tiếp từ camera
- Trực quan hóa ngay lập tức các dạng mode kết quả
- Khả năng đặt số lượng cảm biến không giới hạn thông qua các vùng quan tâm ảo
- Kết quả Modal trong vài phút – hàng trăm cảm biến được đo trên toàn bộ cấu trúc
- Thiết lập dễ dàng trong vài phút, thay vì hàng giờ hoặc hàng ngày cho Kiểm tra Modal truyền thống
- Di động và có thể di chuyển để có nhiều góc nhìn
- Trực quan hóa tức thời của cấu trúc thực tế
- Cải thiện việc thu thập dữ liệu, quy trình làm việc và chi phí cho người dùng giải pháp Modal
Modal Amplified™ hoạt động như thế nào?
Trường hợp nghiên cứu Quạt thực tế bởiStuart Walker
00:00– Giới thiệu về việc sử dụng công nghệ MA
00:23– Yêu cầu cho Kiểm tra Modal không tiếp xúc
01:12– Đánh giá Modal Amplified™ của RDI Technologies
02:06– Kiểm tra Modal áp dụng cho những ngành nào?
02:43– Ưu điểm của Modal Amplified™ là gì?
04:11– Ví dụ về Quạt – khi nào sử dụng Kiểm tra Modal
05:43– Thiết lập để tìm tần số tự nhiên
08:27– Tác động lên Quạt và thu thập dữ liệu
09:22– Xem xét chi tiết dữ liệu thu thập được
11:19– Khuếch đại tần số (với hiệu ứng ấn tượng)
14:37– Các bài kiểm tra tác động thêm để kiểm tra tần số
16:10– Xem xét dữ liệu hoạt động thực tế
16:32– Các khuyến nghị để cải thiện độ tin cậy
Lợi ích chính của Modal Amplified™
- Truy cập dữ liệu của bạn nhanh hơn: Chuyển từ hàng giờ và hàng ngày thiết lập, kiểm tra và xác minh cảm biến sang thiết lập và thu thập dữ liệu chỉ trong vài phút. Từ thiết kế đến nguyên mẫu, chứng nhận hoặc đủ điều kiện, hãy truy cập dữ liệu của bạn nhanh hơn. Chụp, trực quan hóa và phân tích trong vài phút.
- Thực tế so với Mô hình: Modal Amplified™ cho phép chuyển đổi từ mô hình hóa động tốn thời gian, hiển thị cấu trúc có thể trông như thế nào về mặt lý thuyết thông qua Kiểm tra Modal, sang trực quan hóa cấu trúc thực tế bằng công nghệ dựa trên camera. Thu thập dữ liệu trên các đối tượng quá nhỏ hoặc nằm ngoài tầm với của gia tốc kế vật lý. Dễ dàng chụp các cấu trúc lớn tại hiện trường hoặc trong phòng thí nghiệm mà không cần cảm biến.
- Chụp, Phân tích trên Một Nền tảng: Từ chụp đến trực quan hóa và phân tích, tất cả đều nằm trên một nền tảng. Tự động tính toán các phép đo hình dạng mode, lọc video theo tần số rung động, ngay lập tức chụp các hình dạng mode, tần số tự nhiên, độ giảm chấn và chuyển động liên quan mà mắt người và cảm biến không thể phát hiện, tất cả trong phần mềm.
- Đo đồng thời: Modal Amplified™ tận dụng phép đo đồng thời đầu vào lực với phản ứng đo trực tiếp từ camera. Người dùng có thể ngay lập tức hình dung các dạng mode kết quả, trong khi đặt số lượng cảm biến không giới hạn trên cấu trúc thông qua các vùng quan tâm ảo.
Modal Amplified™ trong 12 phút, cộng thêm 10 phút để thiết lập!
“Mất khoảng mười phút để thiết lập bộ dụng cụ MA – 12 phút sau, tôi đã có bản ghi này. Thời gian tiết kiệm thực sự đáng kinh ngạc!”.
Stuart Walker
Kiểm tra các Bộ phận Lớn hoặc Nhỏ
Thu thập dữ liệu trên các đối tượng quá nhỏ hoặc nằm ngoài tầm với của cảm biến vật lý; chụp cấu trúc hậu mãi thực tế, loại bỏ nhu cầu chụp các bộ phận không phải OEM.
Loại bỏ nhu cầu chụp lại dữ liệu
Việc quay video giúp loại bỏ lãng phí thời gian bằng cách ghi lại các tập dữ liệu không cần thiết, hoặc quá ít điểm dữ liệu dẫn đến biểu diễn kém về cấu trúc.
Lọc tần số tự động
Chụp 2,5 triệu điểm dữ liệu trên toàn bộ cấu trúc, sau đó tự động khuếch đại và lọc video theo tần số rung động quan tâm, giảm nhu cầu tính toán tốn thời gian.
Không tiếp xúc
Đối tượng thử nghiệm không bao giờ bị thay đổi hoặc phá hủy. Không cần chuẩn bị bề mặt.

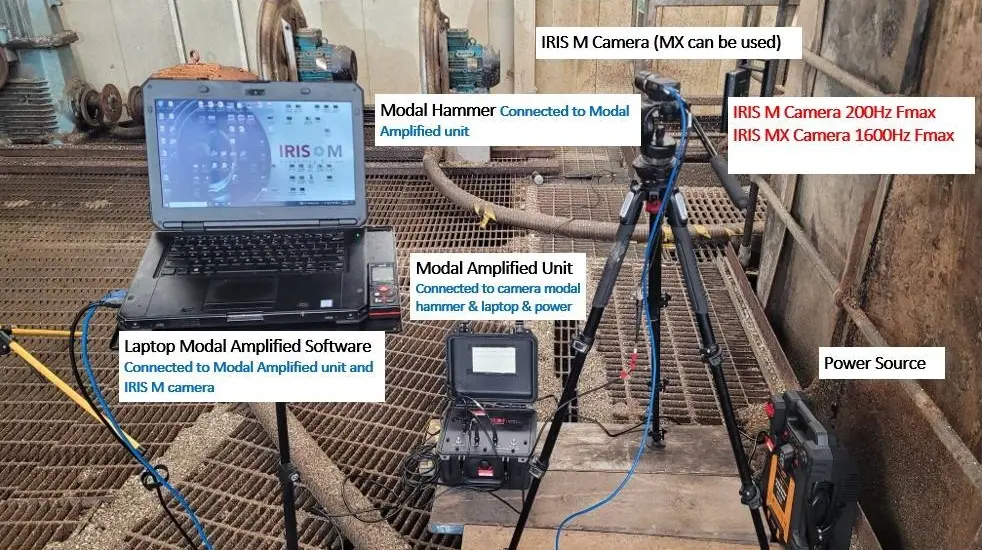

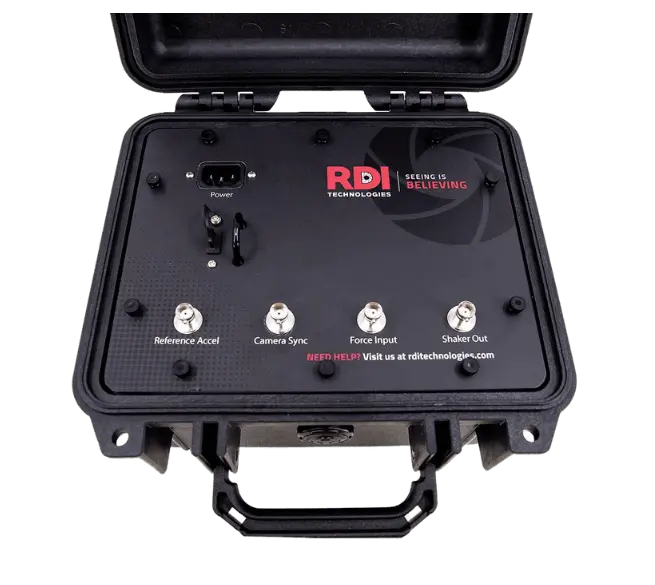

Thiết lập Modal Amplified™

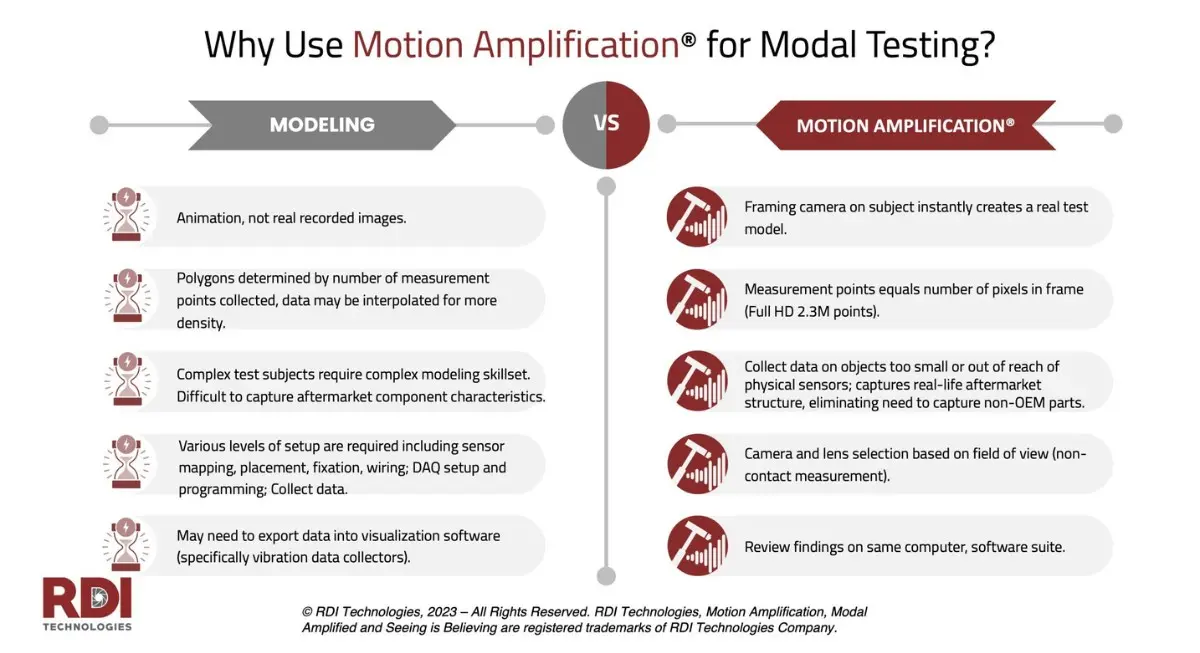

Tại sao sử dụng Motion Amplification® cho Kiểm tra Modal?
Số lượng cảm biến không giới hạn thông qua các vùng ảo
Đo đồng thời đầu vào lực và phản ứng trực tiếp từ camera. Khung hìnhcameratrên đối tượng ngay lập tức tạo ra một mô hình thử nghiệm thực tế.

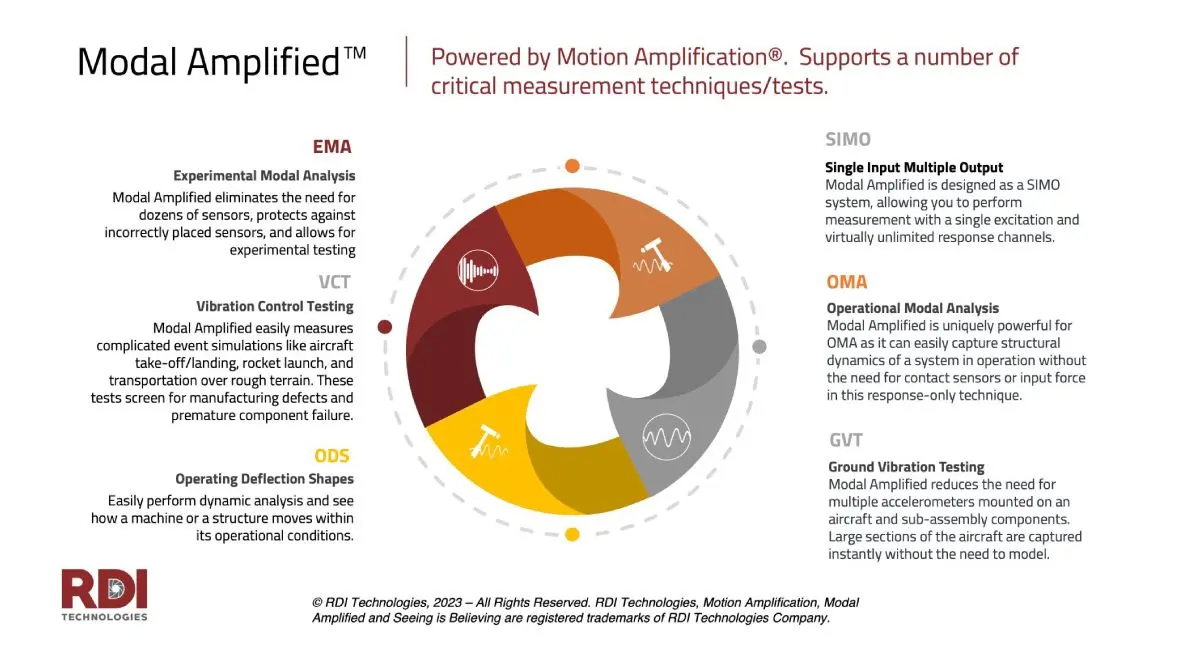

Các phép đo quan trọng
Các kỹ thuật và bài kiểm tra:
- Phân tích Modal thực nghiệm
- Kiểm tra kiểm soát rung động
- Các dạng dịch chuyển khi hoạt động
- Đầu vào đơn, nhiều đầu ra
- Phân tích Modal hoạt động
- Kiểm tra rung động mặt đất
“Chúng tôi đã sử dụng thành công Modal Amplified™ để chụp, trực quan hóa và phân tích tất cả trên một nền tảng. Khả năng trực quan hóa tức thời của cấu trúc thực tế thật tuyệt vời!” –Kỹ sư cao cấp, Hóa dầu
Các tính năng nào có sẵn với Modal Amplified™?
| STABILITYCác biểu đồ hiển thị nơi các dạng mode ổn định về tần số và độ giảm chấn. | XUẤT DỮ LIỆUXuất dạng sóng, phổ, sự mạch lạc, FRF và pha sang tệp UFF. | BẢN ĐỒ COHERENCEHiển thị lớp phủ hình ảnh màu của dữ liệu mạch lạc. |
| CHÚ THÍCH VIDEOThêm văn bản, hình dạng, chú thích và lớp phủ logo công ty với xuất ra video. | LỌC TẦN SỐ TỰ ĐỘNGTự động xác định các tần số quan tâm từ các dạng mode đã tính toán. | CÁC LOẠI ĐO LƯỜNGCác phép đo cảm biến ảo bao gồm dạng sóng, phổ, sự mạch lạc, FRF, pha và đầu vào lực. |
Thông số kỹ thuật của Modal Amplified™ là gì?
| TÍNH NĂNG PHÁT LẠI/XUẤTGấp 4 lần tốc độ khung hình gốc lên 1 fps | DẢI TẦN SỐLên đến 5.400 CPM @ 180 fps Tối đa: 39.000 CPM ở 1.300 fps với độ phân giải giảm | HỆ SỐ MOTION AMPLIFICATION®1-500x |
| HỆ THỐNG THU THẬP DỮ LIỆUMô-đun Âm thanh và Rung động: Khớp nối AC/DC, 3 kênh đầu vào, 24 bit, +/- 30V, 12,8 kSPS, BNC Mô-đun I/O Kỹ thuật số IEPE: 4 I/O, 50 ns, LV TTL, BNC *Mô-đun Đầu ra Điện áp, Dòng C, 51,2 kSPS, 24 bit, 2 Đầu ra, BNC (Tùy chọn bổ sung) | DỊCH CHUYỂN TỐI THIỂUTrục XY: <0,01 mil (0,25 μm) ở 3,3 ft (1m) với ống kính 50mm, 0,005 mil (0,125 μm) ở tiêu cự gần *Trục Z: 0,6 mil ở 3,3 ft (1m) với ống kính 50mm (Cấu hình bổ sung tùy chọn) | TỐC ĐỘ LẤY MẪU180 fps ở HD, lên đến 1.300 fps ở độ phân giải giảm + 1.400 fps ở HD, lên đến 3.200 fps ở độ phân giải giảm |
Hội thảo trực tuyến Modal Amplified™
Giới thiệu từ người sáng lập và CEO của RDI Technologies, Jeff Hay cùng khách mời Luca Del Nero. Hội thảo trực tuyến bao gồm Modal Amplified một cách chi tiết và bao gồm các ví dụ về công nghệ đang được sử dụng. (52 phút)
Các trường hợp nghiên cứu cộng hưởng Motion Amplification®
Trường hợp 1 – Máy bơm nước dọc hoạt động ở điều kiện cộng hưởng
Sự kết hợp của việc sử dụng ổ đĩa tốc độ biến thiên và thay thế các động cơ gang nặng cũ bằng động cơ tiết kiệm năng lượng nhẹ, làm thay đổi hệ thốngnatural frequencylà một vấn đề phổ biến. Cần phải gia cố đáng kể cho bộ phận này để di chuyển tần số tự nhiên ra khỏi dải tốc độ hoạt động của máy bơm.
Video này cho thấy cáchMotion Amplification®công nghệ có thể được sử dụng cho việc kiểm tra cộng hưởng bằng tác động lên các bộ phận.
Trường hợp 2 – Kiểm tra cộng hưởng bằng tác động lên các bộ phận
Trường hợp 3 – Đọc dữ liệu tạm thời và kiểm tra tác động
Thiết lập cơ sở máy in, sử dụng phương pháp truyền thốngVibration Analysis. Sau đó, sử dụngIRIS aiOnecamera để trực quan hóa vấn đề. Tiếp theo là đọc dữ liệu tạm thời và kiểm tra tác động.
